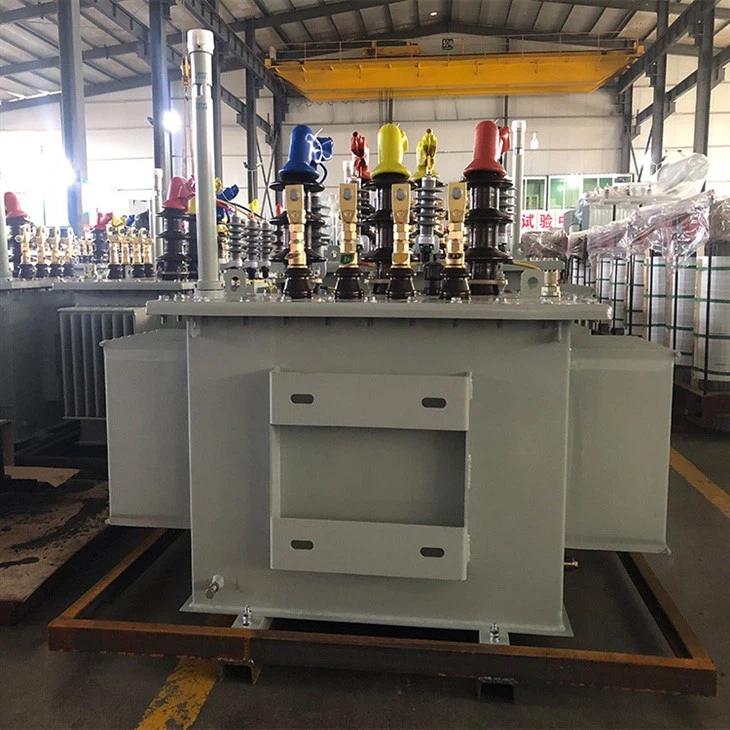

200 KVA 11kV 6.6kV 0.4kV Dvonaponski distributivni transformator

200 KVA 11kV 6.6kV 0.4kV Dvonaponski distributivni transformator

Nazivna snaga: 200kVA
Nazivni napon:11/6.6-0.4kV
Nazivna struja: 10.5/17.5/288.68A
Nazivna frekvencija: 50Hz
Simbol veze: Dyn11

Pošaljite upit

Funkcija

1. Specifikacija proizvoda

Nazivna snaga: 200kVA

Nazivni napon:11/6.6-0.4kV

Nazivna struja: 10.5/17.5/288.68A

Nazivna frekvencija: 50Hz

Broj faza: 3 faze

Simbol veze: Dyn11

Način hlađenja: ONAN

Klasa izolacije: A

Nivo izolacije: LI 75 AC28 / LI AC3

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 6

2. Standard testa:

IEC60076

3.Test Item

3.1Mjerenje omjera napona i grupni test priključka
HV1 Namotaj		LV Winding	Rated Ratio	Procenat odstupanja napona			Simbol veze
Tap position	voltaža （V）	voltaža （V）	Rated Ratio	AB/ab	BC/bc	CA/ca	Simbol veze
1	11550		28.875				Dyn11
2	11275		28.188
3	11000	400	27.500
4	10725		26.813
5	10450		26.125
HV2 Winding		LV Winding	Rated Ratio	Procenat odstupanja napona			Simbol veze
Tap position	voltaža （V）	voltaža （V）	Rated Ratio	AB/ab	BC/bc	CA/ca	Simbol veze
1	7150		17.875				Dyn11
2	6875		17.188
3	6600	400	16.500
4	6325		15.813
5	6050		15.125
3.2 Test otpora namotaja Okolina Temperaturni stepen
Navijanje	Tap position	Izmjerena vrijednost (Ω)			Procenat neravnoteže otpora （ posto ）
Navijanje	Tap position	A-B	B-C	C-A
H.V	1
	2
	3
	4
	5
L.V		a-b	b-c	c-a	Procenat neuravnoteženosti otpora (posto)

Navijanje	Tap position	Izmjerena vrijednost (Ω)			Procenat neravnoteže otpora （ posto ）
		A-B	B-C	C-A	Procenat neravnoteže otpora （ posto ）
H.V.2	1
	2
	3
	4
	5
L.V		a-b	b-c	c-a	Procenat neuravnoteženosti otpora (posto)

3.3 Mjerenje otpora izolacije
Measurement Site	Otpor izolacije (MΩ)
HV—NN NA MASU	Veće ili jednako 1000
LV—HV NA MASU	Veće ili jednako 1000
HV&LV DO GROUNDA	Veće ili jednako 1000
3.4 Ispitivanje otpornog napona naizmjenične struje
Delovi pod pritiskom	Ispitni napon (kV)	Trajanje (s)	Rezultat
HV—NN NA MASU		60	PASS
LV—HV NA MASU		60
3.5 Bez gubitka opterećenja i struje bez opterećenja
Prosječni napon (kV)	RMS napon (kV)	Struja bez opterećenja	Gubitak bez opterećenja (W)
（ posto ）	Izmjerena vrijednost
0.4	0.4
3.6 Test induciranja napona
Tap position	Primijenite napon (kV)	Indukcijski napon (kV)	Indukcijski višestruki	Frekvencija (Hz)	Trajanje (s)	Rezultat
L.V	H.V
3
3.7 Test impedancije (procenti) i gubitka opterećenja Okolina Temperaturni stepen
Navijanje	Tap position	Primijeni struju (A)	Ispitni napon (KV)	Impedansa kratkog spoja （ posto ）	Gubitak opterećenja (W)
Navijanje	Tap position	Primijeni struju (A)	Ispitni napon (KV)	Izmjerena vrijednost	Izmjerena vrijednost
H.V- L.V	3	10.5	0.4	t=75 stepen I=Ir	t=75 stepen I=Ir
3.8 Test zaptivanja
Metoda ispitivanja	Stavite pritisak (kPa)	Preostali pritisak (kPa)	Trajanje (h)	Rezultat
Zračni pritisak				Nema curenja

Dvostruko ožičenje naponskog transformatora

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 7

FAQ

1. Što je dvonaponski transformator

Dvonaponski distributivni transformator je tip transformatora koji može obezbijediti više nivoa izlaznog napona iz jednog ulaznog napona. Ovo se postiže spajanjem dva ili više naponskih odvoda na namotajima transformatora na izlazne stezaljke.

Primarni namotaj dvonaponskog transformatora je dizajniran da bude povezan na izvor napajanja visokog napona, obično u rasponu od 15kV do 33kV. Sekundarni namotaj ima više slavina koje se mogu povezati na niskonaponsku distributivnu mrežu, obično na naponskim nivoima od 400V ili 230V.

Upotreba dvonaponskog transformatora može pružiti značajne prednosti u smislu efikasnosti sistema i uštede troškova. Korišćenjem transformatora sa više odvoda moguće je napajati različite naponske nivoe različitih potrošača, u zavisnosti od njihovih specifičnih potreba. Ovo može pomoći u smanjenju gubitka energije i poboljšanju ukupnih performansi sistema.

Još jedna prednost korištenja dvonaponskog transformatora je da može smanjiti broj transformatora potrebnih u distributivnoj mreži. Ovo može učiniti sistem jednostavnijim i isplativijim za rad.

Osim njihove upotrebe u konvencionalnim mrežama za distribuciju električne energije, dvonaponski transformatori se također obično koriste u aplikacijama obnovljivih izvora energije. Na primjer, mogu se koristiti u vjetroelektranama ili solarnim elektranama za transformaciju varijabilnog izlaza generatora u stabilan napon pogodan za distribuciju.

Sve u svemu, dvonaponski distributivni transformator pruža fleksibilno i efikasno rješenje za primjene u distribuciji energije, nudeći više nivoa napona iz jednog ulaznog izvora, istovremeno smanjujući potrebu za dodatnim transformatorima u mreži.

2.Koja je cijena transformatora od 200 kva

3221 USD.{1}}/SET
