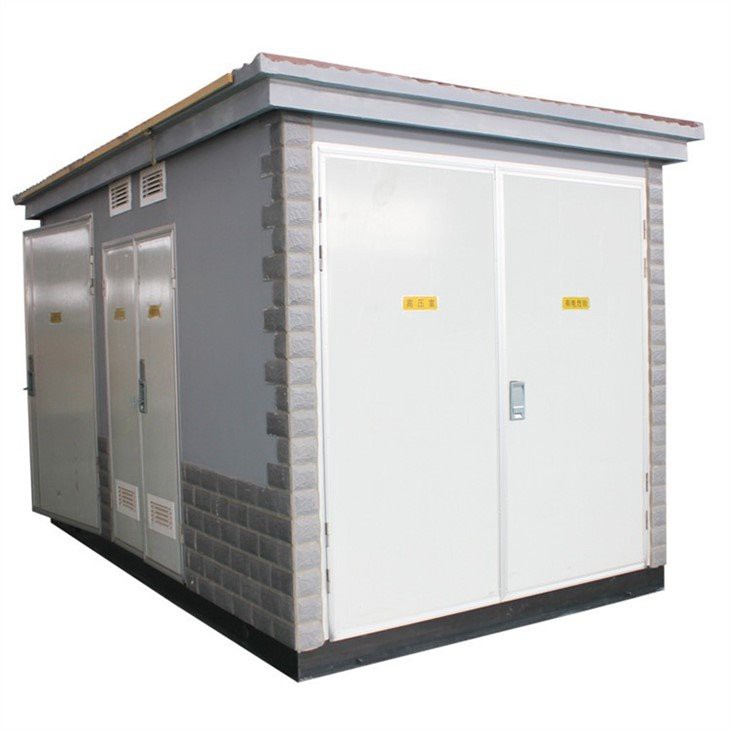

Mobilna upakovana elektrodistributivna trafostanica

princip:

Trafostanica kutijastog tipa, poznata i kao montažna trafostanica. Riječ je o visokonaponskoj rasklopnoj jedinici, razdjelnom transformatoru i niskonaponskom razvodnom uređaju, koji su tvornički montažna unutrašnja i vanjska kompaktna oprema za distribuciju električne energije prema određenoj shemi ožičenja. Istovremeno se ugrađuje u vlagu, otpornu na hrđu, prašinu, glodavce, vatrootpornu, protuprovalnu, toplinsku izolaciju, potpuno zatvorenu, pokretnu kutiju od čelične konstrukcije, posebno pogodnu za izgradnja i rekonstrukcija urbane mreže.

Ovaj proizvod je u potpunosti usklađen sa GB/T17467-1998 standardom "Prefabricirana podstanica visokog napona/niskog napona" i standardom IEC1330. Pogodan je za gradsku javnu distribuciju električne energije, distribuciju električne energije uličnih svjetiljki, industrijska i rudarska preduzeća, urbane zgrade, stambene četvrti, terminale naftnih polja, hotele, parkove i gradilišta, itd. Može realizirati prstenastu mrežu ili terminalski način napajanja.

Tehnički parametar:

Nazivna frekvencija: 50HZ

Nazivni napon: VN strana 12kV, NN strana 400V

Nazivni kapacitet: do 1600kVA

Klasa zaštite: IP33 ili prema vašim zahtjevima

Struktura:

1. Visokonaponski sklopni uređaj

Ormari visokog napona mogu koristiti SF6 plinsku izolaciju, plinsku izolaciju za zaštitu okoliša, čvrste izolacijske prstenaste mrežne ormare i atmosfersko zatvorene prstenaste mrežne ormare za izolaciju zraka. Pravac kanala za rasterećenje pritiska visokonaponskog ormana treba da bude prema kablovskom rovu.

2. transformator

Za oblik transformatora preporučuje se korištenje energetski štedljivih i ekološki prihvatljivih, potpuno zatvorenih transformatora uronjenih u ulje (limovi od silikonskog čelika / amorfne legure). Specifični parametri trebaju zadovoljiti zahtjeve GB 1094, GB/T 6451 i GB 20052.

Nazivni kapacitet 400kVA, 500kVA, 630kVA.

3. Niskonaponski distributivni uređaj

Ako je terminal za automatizaciju konfigurisan, unutrašnji prostor kutije-transformatora treba da bude dovoljan za ugradnju nezavisnog sekundarnog ormara javne jedinice DTU.

Na strani dolaznog voda niskog napona treba postaviti struju i voltmetar.

Kada je kapacitet glavne sabirnice na strani niskog napona 400kVA, nazivna struja glavne sabirnice na strani niskog napona preporučuje se da bude 800A. Kada je kapacitet 500kVA, nazivna struja glavne sabirnice na niskonaponskoj strani preporučuje se 1000A. Kada je kapacitet 630kVA, nazivna struja glavne sabirnice na niskonaponskoj strani preporučuje se da bude 1250A.

Uslovi korišćenja upakovanih podstanica:

Visina: Manja ili jednaka 1000m;

Temperatura okoline: -15 stepen ~+40 stepen ;

Relativna vlažnost: dnevni prosjek manji ili jednak 95%, mjesečni prosjek manji ili jednak 90%;

Nivo antivibracije: horizontalno ubrzanje 0.4m/s, vertikalno ubrzanje 0.15m/s;

Mjesto postavljanja nema teških uticaja, ozbiljnog zagađenja i hemijske korozije, nema provodljive prašine i opasnosti od eksplozije.

Kada se ne mogu ispuniti normalni uslovi upotrebe, konsultujte se sa našom kompanijom kako biste rešili problem.

Specifikacija trafostanice
