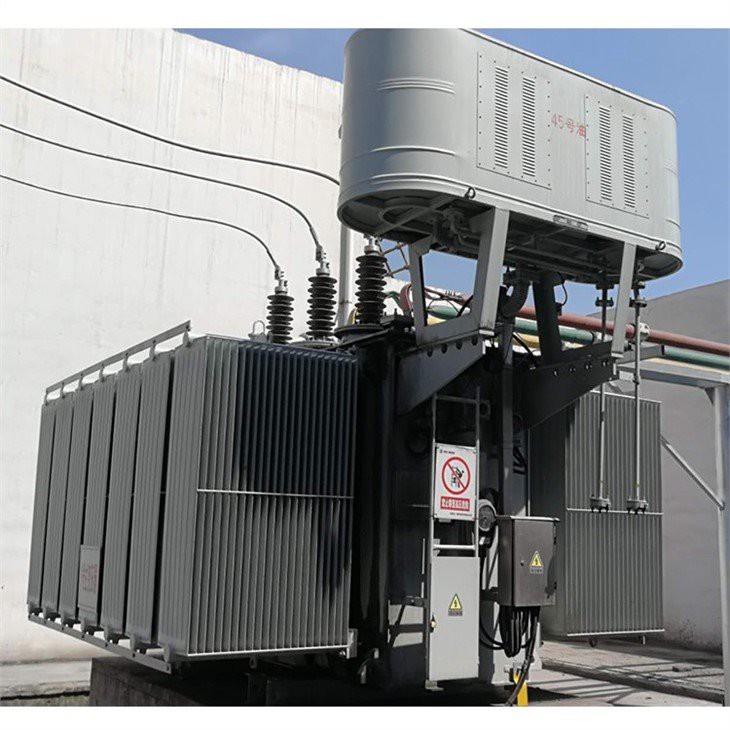

66KV 3-fazni NLTC transformator snage sa dva namotaja

Visokonaponski energetski transformatori u rasponu od 66KV do 220KV su glavni proizvodi TAINWEI Electrica koji imaju mnoge prednosti i po kvalitetu i po cijeni. Svi proizvodi su u potpunosti testirani i certificirani prije isporuke.

Dosta naših proizvoda je izvezeno i primijenjeno na prekomorskim tržištima u oblasti elektrana, trafostanica, industrije minerala i rude.

TANWEI electric je poznat i cijenjen po svojim pouzdanim performansama proizvoda i integriranim uslugama.

Tehnički podaci za trofazni NLTC energetski transformator klase 69kV s dva namotaja

Karakteristike:

1) Količina lokalnog pražnjenja: Prividna količina pražnjenja je manja od 80pC ispod 1,5 puta nazivnog napona;

2) Buka: Proizvodi od 63MVA i niži su niži od 58 dB (AN);

3) Gubitak snage: Gubitak bez opterećenja je 30% manji od IEC standarda;

4) Pouzdanost: Svi proizvodi u funkciji nemaju oštećenja niti je došlo do curenja ulja;

primjena:

60 ~220 kV elektroenergetski sistem elektrane, trafostanice, rudarskog preduzeća itd.

Tehnologije:

Dizajn: Relativno razvijeni softveri su usvojeni u elektromagnetnim proračunima, analizi čvrstoće, magnetnoj distribuciji curenja, njegovoj elektrodinamičkoj sili i električnoj izolaciji.

Proizvodnja:

1. Jezgro:

Efikasno poboljšajte performanse transformatora bez opterećenja na sljedeće metode:

1) Jezgro je napravljeno od visokopropusnog hladno valjanog silikonskog lima visokog kvaliteta orijentisanog na zrno, a materijal se seče naprednom German Geoge GmbH automatskom linijom za smicanje sa rezanjem koji se kontroliše unutar 0.02mm.

2) Proizvodnja silikonskog lima usvaja tehnologiju "bez gornjeg jarma lapped" i svi spojevi silikonskog lima su 45 puni. Laminirani listovi jezgre su integralno presovani i zalijepljeni epoksidnom smolom kako bi se napravila jezgra s tri kraka sa dva jarma Snažan i ravan integralni sa dobrom preciznošću vertikalnosti, ovo efektivno poboljšava performanse bez opterećenja i smanjuje buku.

3) Pričvrsne ploče se koriste kao oslonac između noge zavojnice i unutrašnjeg namotaja. Gvozdeni jaram je vezan trakom od staklenih vlakana impregniranih epoksidnom smolom, a donji dio rezervoara za ulje je zategnut vijcima protiv pritiska. Gornja pegla i gornji deo rezervoara za ulje su pričvršćeni na tri lokacije. Stoga tijelo unutar rezervoara za ulje može izdržati vibracije tokom transporta bez ikakvog pomaka.

2. Namotavanje:

1) Zavojnica visokog napona (HV) usvaja kontinualnu strukturu sa isprepletanjem kako bi poboljšala karakteristike napona pod naponom udara i učinila napon ravnomjerno raspoređenim. Svi nosači i jastučići su zakošeni kako bi se zadržala vrlo pouzdana izolacija.

2) U namotaju transformatora nalazi se cik-cak struktura vodilice ulja kako bi se potpuno ohladila sva područja unutar namotaja, smanjio porast temperature namotaja i vrućih tačaka namotaja i produžio vijek trajanja izolacije. VN i SN regulacioni sistem je nezavisno opremljen namotajem za regulaciju napona kako bi se izbalansirao amperski obrt svakog namotaja, efektivno smanjila aksijalna elektrodinamička sila nastala pri kratkom spoju transformatora i poboljšala otpornost na nagli kratki spoj.

3) Namotaj ima radijalnu "0" granicu dizajniranu, između jezgre i papirne navlake NN namota, i između NN, VN, namotaja za regulaciju napona, kao i prije umetanja držača i pokrovne ploče. potpuno su osušeni i čvrsto spojeni kako bi se osigurala izuzetno dobra kompaktnost i koncentričnost cijelog namotaja.

3. Rezervoar za ulje i pribor

1) Zid rezervoara ima široki čelični lim, koji će se presavijati u valovitu strukturu bez spajanja, na taj način se smanjuju zavari i povećava mehanička čvrstoća, dok valoviti zid ima divergentni efekat i tako igra ulogu u smanjenju buke . Korita za usmjeravanje i upravljački ormarići sekundarnog kruga izrađeni su od nehrđajućeg čelika, tako da cijeli transformator ima jednostavan i dobar izgled.

Naša fabrika se prostire na površini od 33.300 kvadratnih metara, sa ukupnom građevinskom površinom od 6.100 kvadratnih metara. Trenutno ima 260 zaposlenih, uključujući 18 tehničara koji se dugi niz godina bave istraživanjem i razvojem transformatorskih proizvoda, te 8 visokokvalitetnih korporativnih menadžera. Sa proširenjem obima proizvodnje i povećanjem asortimana proizvoda, sada se razvio u visokotehnološko inovativno preduzeće sa godišnjim proizvodnim kapacitetom od više od 1000MVA, integrišući dizajn, proizvodnju i prodaju transformatora otvorenog tipa suvog tipa, epoksida transformatori suvog tipa liveni od smole, transformatori od amorfne legure i specijalni transformatori.

1. Pružanje kvalitetnih upakovanih energetskih rješenja u najkraćem vremenu isporuke u industriji komercijalnim i industrijskim klijentima.

2. Proizvodnja i isporuka proizvoda prema najvišim industrijskim standardima kvaliteta – ISO 9001 i SANS.

3. Ulažemo u držanje velikih količina standardnih transformatora i SN rasklopnih uređaja na zalihama – brzo snabdijevamo i pružamo 24/7 hitnu podršku kako bismo osigurali minimalno vrijeme zastoja.

4. Naša posvećena odeljenja, infrastruktura i visoko obučeno osoblje omogućavaju brzu, potpunu instalaciju, servis i snabdevanje na licu mesta.
